Не знаете, что такое сенсорный экран? Вы узнаете после прочтения этого

В эпоху быстрого технологического прогресса,сенсорные экраныстали основным компонентом различных электронных устройств, широко используемых в смартфонах, планшетах, автомобильных дисплеях и промышленном оборудовании.

Появление сенсорных экранов

Сенсорные экраны действительно были вокруг дольше, чем мы могли себе представить.

Концепция технологии сенсорного экрана была впервые предложена в 1940 -х годах, и первый настоящий сенсорный экран был создан в 1965 году Эриком Артуром Джонсоном, инженером Королевской радиолокационной компании в Соединенном Королевстве. Джонсон первоначально описал свое изобретение, которое мы теперь называем емкостным сенсорным экраном, в статье, опубликованной электроникой.

Функция

Для эксплуатационного удобства сенсорные экраны заменили мышей и клавиатуры. Сенсорные экраны - это интеллектуальные устройства, которые могут отображать информацию, общаться с программируемыми логическими контроллерами (ПЛК) и обладают памятью и программируемыми возможностями. Они могут отображать рабочее состояние PLC, скорость производственной линии и многое другое.

Принцип

Проще говоря, резистивныйсенсорные экраныИспользуйте зондирование давления, чтобы контролировать проводимость экрана. Его структура по сути является фильмом на вершине стекла. Прилегающие поверхности пленки и стекла покрыты ITO (оксиды индия олова), нано-индийное оксид оксида (ITO). Ито имеет отличную проводимость и прозрачность. Когда палец касается экрана, слой ITO на нижней пленке связывается с слоем ITO на верхнем стекле. Затем датчик передает соответствующий сигнал, который отправляется процессору через схему преобразования. Этот сигнал затем преобразуется в значения x и y на экране, завершая щелчок и отображая их на экране.

Чтобы работать, вы должны сначала коснуться сенсорного экрана, установленного на передней части дисплея вашим пальцем или другим объектом. Затем система определяет и выбирает информацию на основе значка или местоположения меню, затронуто вашим пальцем.

Основные типы сенсорных экранов

По принципу действия и средству передачи информации сенсорные экраны подразделяются на: резистивные, инфракрасные,

 Поверхностная акустическая волна и емкостная.

Резистивные сенсорные экраны: экран состоит из мультикомпозитной пленки, которая соответствует поверхности дисплея. Он имеет основу из стекла или оргстекла и прозрачный проводящий слой на поверхности. Верхний слой покрыт закаленным, гладким, устойчивым к царапинам пластиковым слоем. Внутренняя поверхность также покрыта прозрачным проводящим слоем. Многочисленные крошечные (менее одной тысячной дюйма) прозрачные прокладки разделяют два проводящих слоя для изоляции. Ключ к резистивным сенсорным экранам лежит в технологии материалов.

Резитивные сенсорные типы и приложения

Резистивные сенсорные экраны работают в полностью изолированной среде, невосприимчивой к пыли и влаге. Они могут быть затронуты любым объектом и могут быть использованы для написания и рисования. Они особенно подходят для промышленного контроля и использования в офисе с ограниченным персоналом.

Типы:

Резистивные сенсорные экраны классифицируются как четырех-, пяти- или шестипроводные многострочные резистивные сенсорные экраны, в зависимости от количества контактов.

Экраны поверхностной акустической волны:

Сенсокая панель поверхностного акустического волнового сенсорного экрана может быть плоской, сферической или цилиндрической стеклянной пластиной, установленной на передней части ЭЛТ, светодиодного, ЖК -дисплея или другого экрана дисплея. Эта стеклянная тарелка просто закаленное стекло; В отличие от других технологий сенсорного экрана, в нем не хватает какой -либо пленки или наложения. Стеклянный экран имеет вертикальные и горизонтальные ультразвуковые транс -датчики в верхнем левом и нижнем правом углах соответственно, в то время как два соответствующих ультразвуковых приемных преобразователей расположены в правом верхнем углу.

Четыре края стеклянного экрана выгравированы с точно распределенными отражающими полосами под углом 45 градусов, увеличивая плотность.

Как это работает: передающий датчик преобразует электрический сигнал, отправленный контроллером через кабель сенсорного экрана в акустическую энергию, которая затем передается на левую поверхность. Точные отражающие полосы на дне стекла отражают акустическую энергию вверх, равномерно отражая ее. Затем акустическая энергия проходит по поверхности экрана, где она фокусируется в правой линии с помощью отражающих полос выше, распространяясь на приемных преобразователей на оси X. Приемные преобразователи преобразуют возвращаемую поверхностную акустическую волну энергии в электрический сигнал.

Преимущества:

1. Сенсорные экраны поверхностной акустической волны устойчивы к вибрации, что делает их подходящими для общественных мест.

2. Технология поверхностной акустической волны предлагает вторую характерную характеристику: быстрая скорость отклика, самая быстрая из всех сенсорных экранов и плавное ощущение. 3. Третья характеристика технологии поверхностной акустической волны (SAW) - ее стабильная производительность. Поскольку принцип технологии SAW является стабильным, контроллер с сенсорным экраном SAW вычисляет сенсорное положение, измеряя положение момента затухания на оси времени. Следовательно, сенсорные экраны SAW чрезвычайно стабильны и предлагают очень высокую точность.

4. Четвертая характеристика сенсорных экранов SAW состоит в том, что карта контроллера может различать пыль и капли воды, палец и количество прикосновения.

5. Пятой характеристикой сенсорных экранов SAW является их отклик о оси Z, также известный как ответ оси давления. Это связано с тем, что чем больше сила, которую пользователь касается экрана, тем шире и глубже затухания в форме волны полученного сигнала.

Недостатки: Недостатком сенсорных экранов на ПАВ является то, что пыль и капли воды на поверхности сенсорного экрана блокируют передачу волн ПАВ. Хотя карта интеллектуального контроллера может это обнаружить, накопление пыли до определенного уровня значительно ослабляет сигнал, в результате чего сенсорный экран SAW становится вялым или даже неработоспособным. Поэтому сенсорные экраны SAW предлагают пыленепроницаемые модели. С другой стороны, рекомендуется не забывать регулярно очищать сенсорный экран ежегодно.

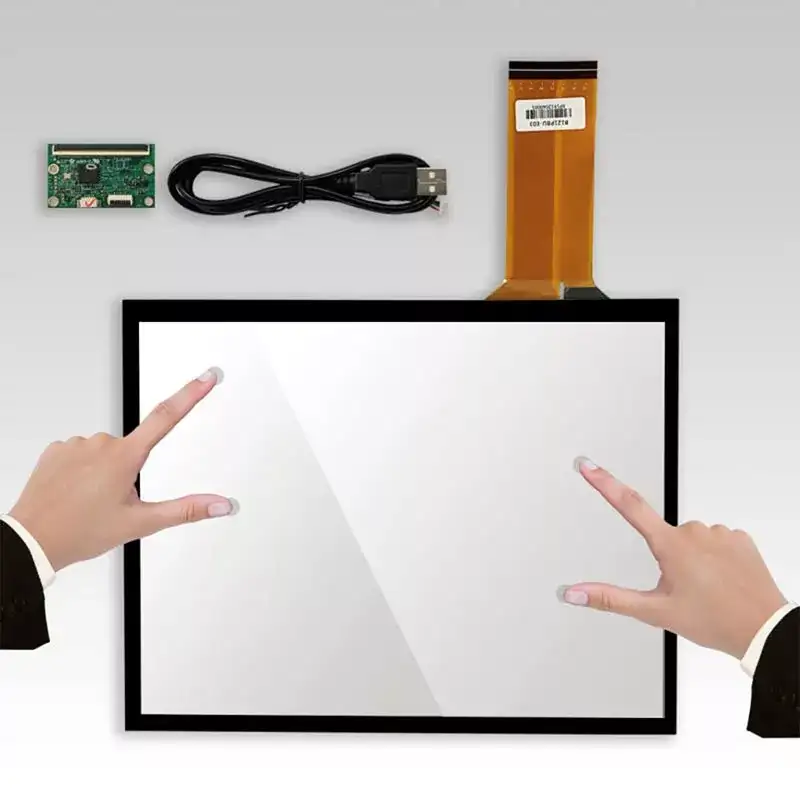

Емкостные сенсорные экраны

Емкостные сенсорные экраны в основном построены путем покрытия стеклянного экрана прозрачной пленкой, а затем покрывают проводящий слой защитным стеклом. Этот дизайн с двумя стеклами полностью защищает проводящий слой и датчик. Кроме того, узкие электроды высекаются на всех четырех сторонах сенсорного экрана, создавая низковольтное электрическое поле AC в рамках проводящего слоя. Когда пользователь касается экрана, между электрическим полем пользователя формируется конденсатор с муфты, пальцем и проводящим слоем. Ток, генерируемый электродами, течет к точке сенсорной точки, с величиной тока пропорциональна расстоянию между пальцем и электродами. Контроллер за сенсорным экраном вычисляет величину и соотношение тока, чтобы точно определить расположение сенсорной точки.

Инфракрасныйсенсорные экранынедорогие, простые в установке и очень чувствительны как к легким, так и к быстрым штрихам. Однако, поскольку инфракрасные сенсорные экраны зависят от инфракрасного света для зондирования, изменения внешнего освещения, такие как солнечный свет и прожекторы в помещении, могут повлиять на их точность. Кроме того, инфракрасные сенсорные экраны не являются водонепроницаемыми или восприимчивыми к грязи. Любой небольшой посторонний объект может вызвать ошибки и повлиять на их производительность, что делает их непригодными для наружного или общественного пользования. Будь то массовое производство или индивидуальные услуги, производители сенсорного экрана постоянно инновации и оптимизируют свои процессы и услуги для удовлетворения разнообразных потребностей в отрасли и за ее пределами, предоставляя клиентам первоклассный опыт продукта с сенсорным экраном. Понимание этих уникальных точек продажи поможет вам лучше понять основные знания индустрии сенсорного экрана.
