4,3 дюйма 480x800 IPS TFT модуль

VXT430MBVS-03 4,3 дюйма 480x800 IPS Module TFT-это портретный TFT-модуль со всеми углом просмотра, это один из китайских опытных ЖК-продюсеров Victronix, стандартный TFT LCD.

Модель:VXT430MBVS-03

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Этот 4,3-дюймовый TFT LCD-дисплей содержит 480x (RGB) x800 пикселей и может отображать до 16,7 млн. Цвета. Этот модуль IPS IPS IPS TFT-LCD поддерживает 24-битный интерфейс RGB, он представлен с панелью IPS, который имеет преимущества более широкого обзора. Значение), Яркость 300 NIT (типичное значение), панель по поверхности антиклары.

Этот 4,3 -дюймовый ЖК -дисплей является портретным режимом; Он интегрировал Драйвер IC ST7701SN на модуле, диапазон напряжения питания интерфейса от 2,5 В до 3,6 В. Этот модуль TFT может работать при температуре от -20 до +70 ℃; температура его хранения варьируется от -30 до +80 ℃.

Общие спецификации

VXT430 BVS-03 4,3 дюйма 480x800 IPS Module TFT-это модуль TFT-LCD. Он состоит из панели TFT-LCD, IC драйвера, FPC, блока заднего света. Область отображения 4.3 Хорошо содержит 480x (RGB) x800 пикселей и может отображать до 16,7 млн. Этот продукт согласуется с экологическим критерием ROHS.

LTEM	Содержимое	Единица	Примечание
ЖК -тип	Тфу
Отображение цвета	16.7M		1
Направление просмотра	ВСЕ	Орт
Рабочая температура	-20 ~+70	℃
Температура хранения	-30 ~+80	℃
Размер модуля	См.	мм	2
Активная область (W × H)	56.16x93.60	мм
Количество точек	480 (RGB) × 800	точки
Контроллер	ST7701SN
Напряжение питания	3.3	V

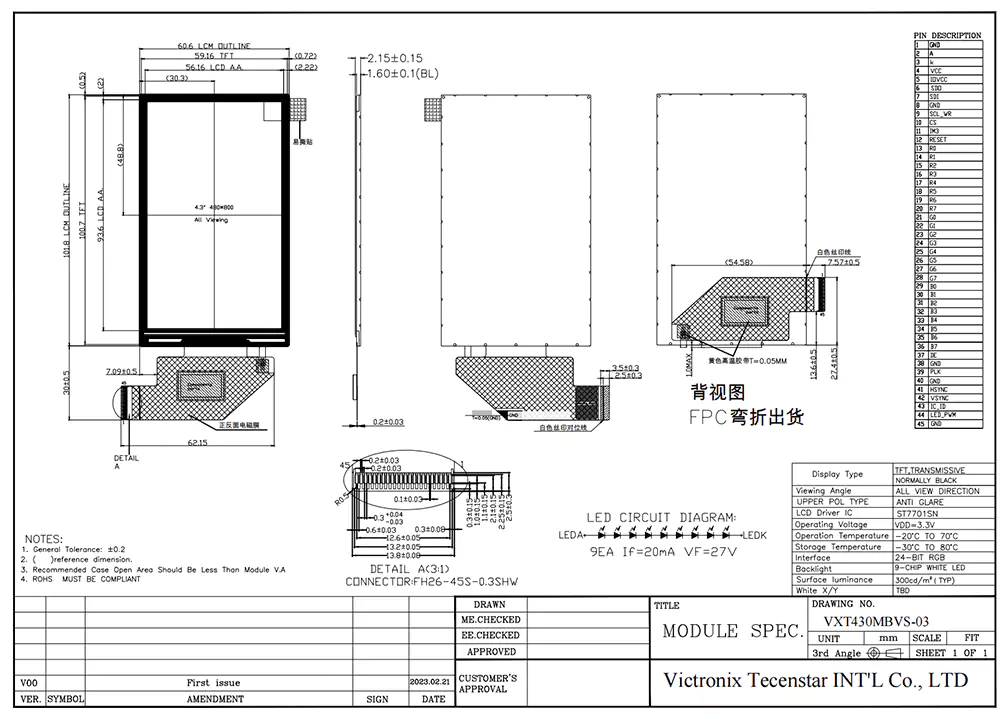

Схема размеров	См. Схема рисунок
Задний свет	9-й возглавляют	ПК
Масса	---	g
Интерфейс	RGB888
