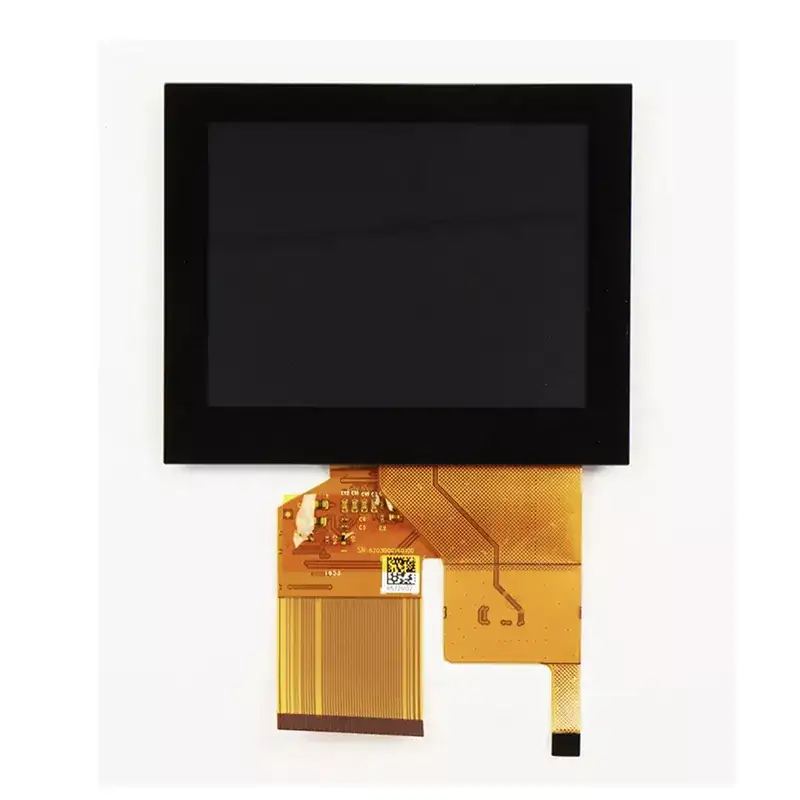

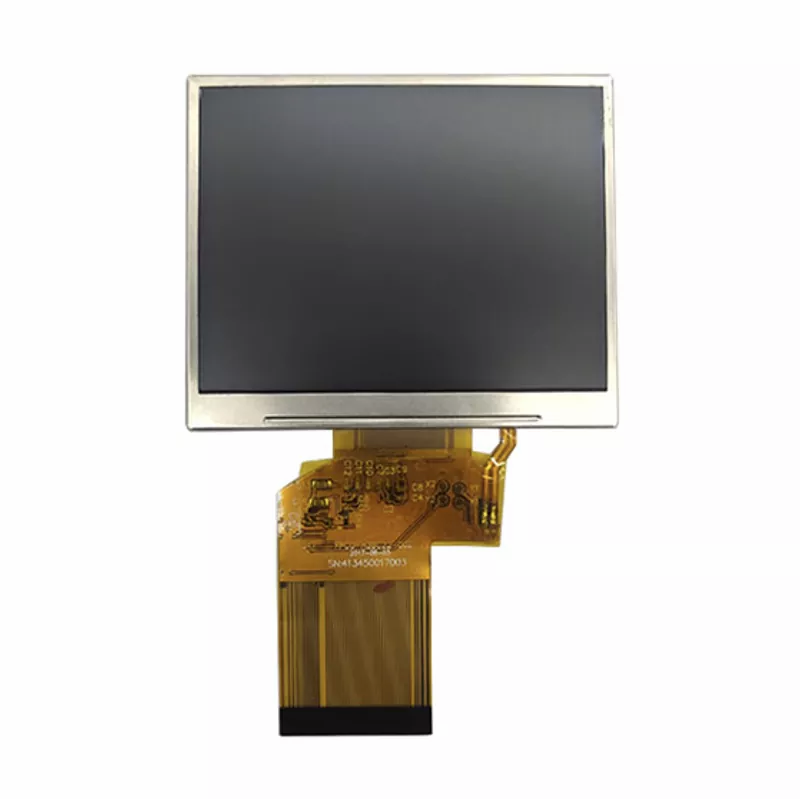

3,5 дюйма 54pins емкостный TFT модуль TFT

Поскольку модуль TFT широко используется в жизни, производители и поставщики все чаще. Что отличает этот модуль TFT Victronix 3,5 дюйма 54PINS, отличающимся от других производителей? Сначала его технология IPS обеспечивает последовательный цвет и ясность в широком угла просмотра 80 градусов во всех направлениях (3/6/9/12 Of), 250 CD/M² Типичная яркость, 16,7 млн ​​цветов и высокий типичный коэффициент контраста 800: 1. Во-вторых, он поддерживает как 24-разрядную параллельную RGB (6-8 МГц DCLK), так и 8-битные последовательные интерфейсы RGB (15-21 МГц DCLK), настраиваемые через PS PIN. Includes essential control signals (HSYNC, VSYNC, DE, DCLK) and scan direction control (VD, HD). Он оснащен емкостным сенсорным интерфейсом с встроенным контроллером CTP FT5346, что обеспечивает отзывчивый сенсорный вход через стандартное соединение I²C (SCL, SDA, Int, сброс). Кроме того, он имеет систему белой подсветки под руководством 6S с продолжительностью 50 000 часов, поддерживая 50% удержание яркости, обеспечивая долгосрочное использование в различных промышленных применениях. Кроме того, он проходит строгие испытания на стресс окружающей среды, включая высокую/низкую температуру, эксплуатацию, тепловой удар, вибрацию (10-55 Гц), механический удар (100G) и ESD (± 2 кВ HBM) для надежности при экстремальных температурах (от -20 ° C до +70 ° C).

Этот 3,5-дюймовый ЖК-дисплей от Victronix идеально подходит для промышленных HMI, медицинских устройств, портативных инструментов, контроллеров интеллектуального дома, киосков и любого приложения, требующего надежного, высококачественного интерфейса сенсорного дисплея в узких пространствах.

Общая спецификация

VXT350MHLS-03C 3,5 дюйма 54PINS емкостный модуль TFT TFT-это модуль TFT-LCD. Он состоит из панели TFT-LCD, Драйв IC, FPC, задний свет, CTP.

ПРИМЕЧАНИЕ 1: Цветовая мелодия слегка изменяется по температуре и напряжению.
Примечание 2: Без FPC и припоя. С CTP

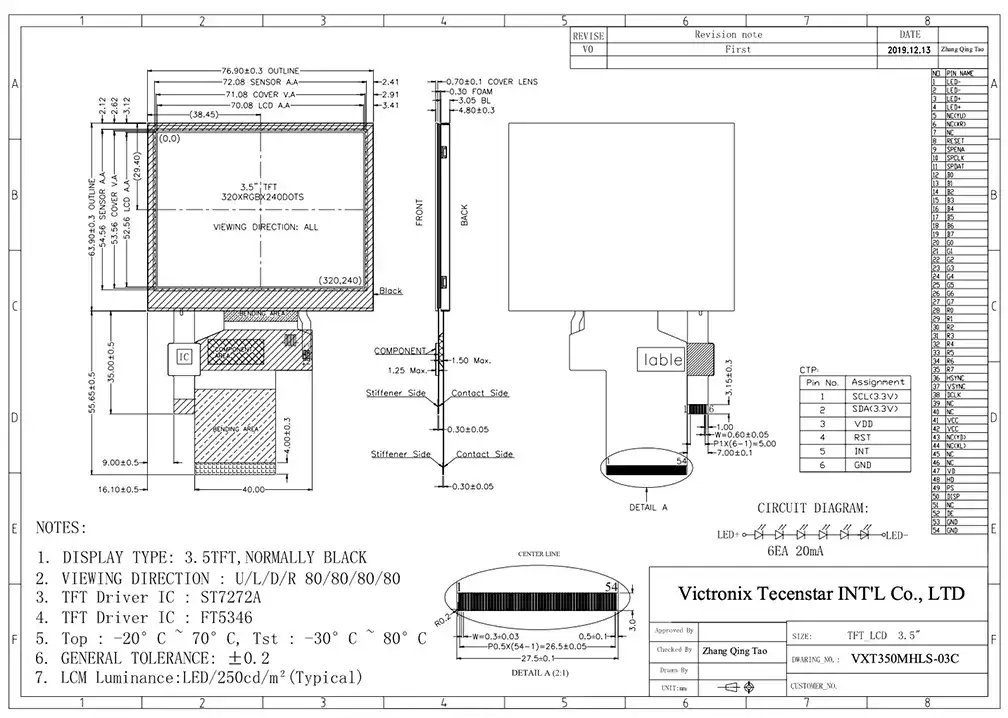

Схема
