3,5 дюйма 50PINS Резистивный TFT модуль TFT

VXT350LQZ-01P является одним из стандартных модулей TFT с резистивным сенсорным экраном, произведенным китайским производителем ЖК-дисплея TFT Victronix. Мы специализируемся на тщательном мастерстве высококачественного 3,5-дюймового модуля TFT TFT 50PINS.

Модель:VXT350LQZ-01P

Отправить запрос PDF скачатьЗагрузить

Описание продукта

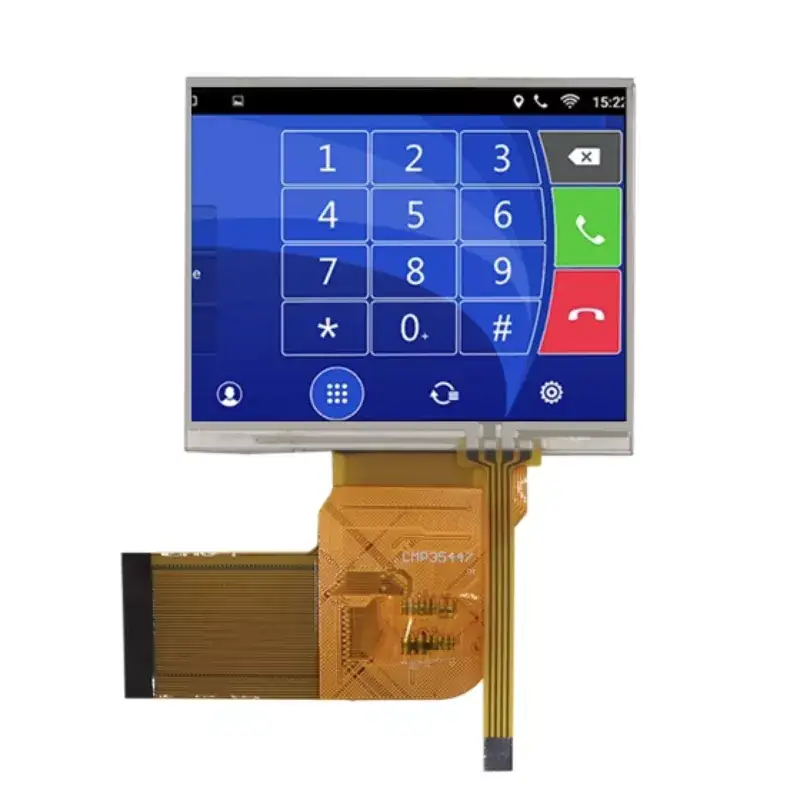

Этот 3,5-дюймовый TFT LCD-модуль составляет 320x240 пикселей, соотношение 4: 3-й. Он включает в себя SSD2119 IC. Этот модуль поддерживает интерфейсы MCU/RGB, и этот TFT-LCD разработан в режиме ландшафта с рейтингом яркости 350 NIT (типичное значение) после добавления RTP. Напряжение источника питания колеблется от 3,0 В до 3,6 В, с типичным значением 3,3 В. Он способен работать в рамках температуры в диапазоне от -20 до +70 ℃, в то время как его температура хранения варьируется от -30 до +80 ℃. Этот TFT модуль имеет существующий резистивный сенсорный экран, сенсорный экран позволит пользователям взаимодействовать более интуитивно и создавать возможности для интерактивных приложений.

3,5 -дюймовый 50 -пинский резистентный TFT Модуль TFT может быть применен к различным областям, таким как медицинское оборудование, инструменты, детские игровые приставки, офисное оборудование и так далее.

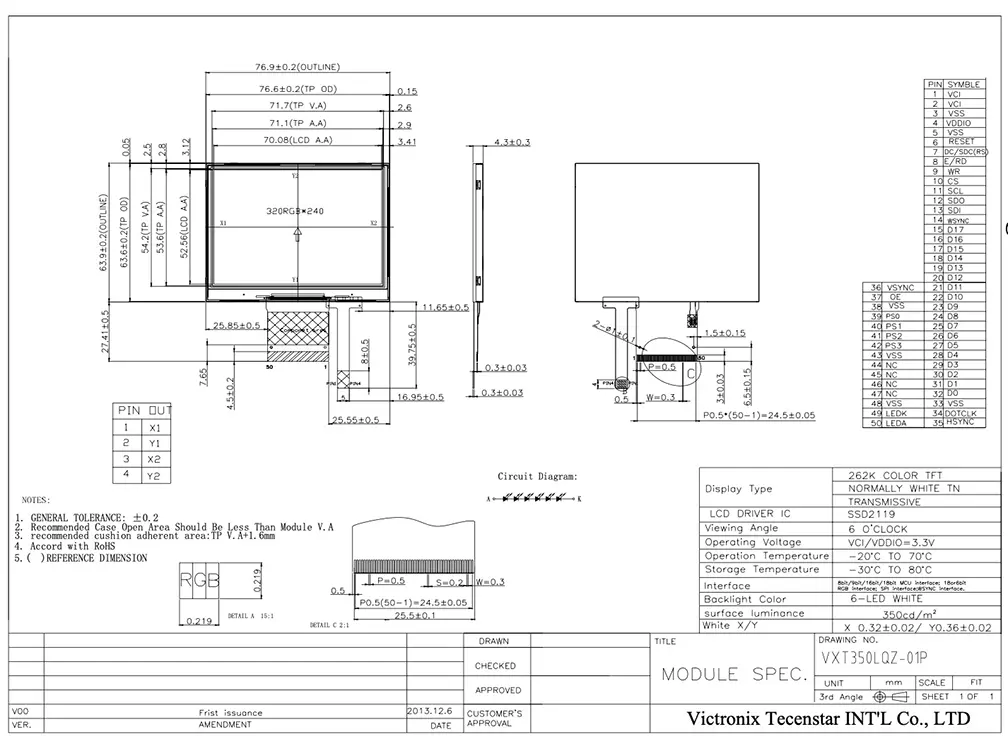

Общая спецификация

ЭЛЕМЕНТ	Стандартное значение	ЕДИНИЦА
ЖК -тип	TFT Transsissive	---
Элемент драйвера	A-Si TFT Active Matrix
Количество родов	320(RGB)240	Точки
Расположение пикселей	RGB вертикальная полоса
Активная площадь	70.08*52,56	мм
Направление просмотра	6 часов
Водитель ic	SSD2119
Размер модуля (WHT)	76.9x63.9x4,3	мм
Прибл. Веса	TBD	g
Задний свет	Белый светодиод
Системный интерфейс	1,8/9/16/18-битный 6800-серий/ Параллельный интерфейс серии 8080 2. Серийный периферический интерфейс (SPI) 3,18-/6-битный интерфейс RGB (DE, Dotclk, hsync, vsync, db [17: 0]) 4. Интерфейс wsync (системный интерфейс+wsync)
